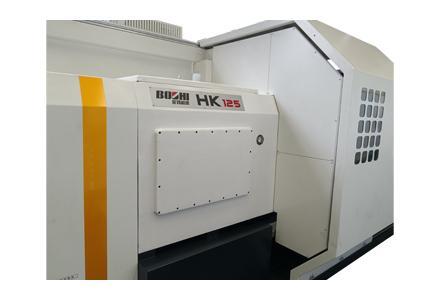

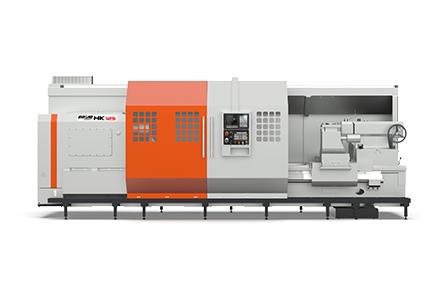

HK125系列數控機床是一款由伺服電機驅動，四檔液壓換檔、檔內無級調速的簡式數控車床，能滿足各種形狀的盤類零件、環狀零件、軸類零件、精密復雜形狀零件的內外圓、臺階、錐面、球面、螺紋加工。
產品特點：
1） 采用高強度鑄鐵整體式床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久；
2） 主軸為高精密通孔式結構，主軸液壓四擋變速，最高轉速500轉/分；
3） X/Z軸伺服電機與絲杠通過同步帶輪連接，進給精度高，可獲得更高的加工精度；
4） 導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命；
5） 采用立式四工位電動刀架，換刀快、穩定可靠；
適用行業：
適用于汽車、石油等行業。
|
項 目 |
單位 |
規格參數 |
||||
|
1500 |
3000 |
4000 |
5000 |
|||
|
加工 范圍 |
床身上最大回轉直徑 |
mm |
φ1250 |
|||
|
床鞍上最大回轉直徑 |
mm |
φ900 |
||||
|
最大車削長度 |
mm |
1300 |
2800 |
3800 |
4800 |
|
|
主軸與尾座兩頂尖距 |
mm |
1500 |
3000 |
4000 |
5000 |
|
|
主軸 |
主軸孔徑 |
mm |
φ130 |
|||
|
主軸頭型式 |
|
A2-15 |
||||
|
主軸錐孔規格 |
|
1:20 |
||||
|
主軸轉速 |
r/min |
3.5-500（液壓四檔） Ⅰ 3.5-160，Ⅱ 5-233，Ⅲ 7-345，Ⅳ 11-500 |
||||
|
床鞍 驅動 |
床身導軌寬度 |
mm |
755 |
|||
|
X/Z向電機及功率 |
kW |
3.6/4.2 |
3.6/5 |
|||
|
X/Z向快進速度 |
m/min |
3/6 3/5 |
3/5 |
|||
|
X/Z向絲杠直徑及螺距 |
mm |
φ40X5/φ63X10 |
φ40X5/φ80X10 |
|||
|
X/Z向行程 |
mm |
630/1300 |
630/2800 |
630/3800 |
630/4800 |
|
|
刀塔 |
刀架裝刀容量 |
|
4 |
|||
|
刀架允許最大刀具截面 |
mm |
40X40 |
||||
|
刀臺寬度 |
mm |
300×300 |
||||
|

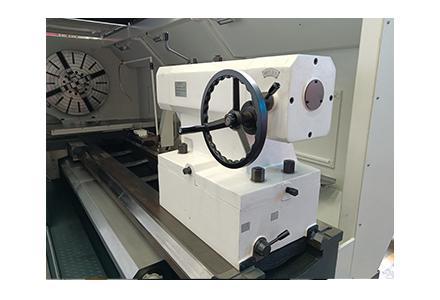

尾座 |
尾座套筒直徑 |
mm |
φ160 |
|||
|
尾座套筒錐度 |
MT No. |
MT No.6 |
||||
|
尾座套筒最大行程 |
mm |
300 |
||||
|
其它 |
電源 |
kVA |
40 |
|||
|
主電機 |
kW |
22伺服電機 |
||||
|
機床外形尺寸 |
mm |
4640×2310×2420 |
6140×2310×2420 |
7140×2310×2420 |
8140×2310×2420 |
|
|
凈重量 |
kg |
11000 |
12500 |
13500 |
14500 |
|
